Encodeur absolu
K05SP
NOUVEAU
CODEUR ABSOLU K05SP!
L'ASP116 Evolution passe de
1.6m/s à 2.5m/s !
Caractéristiques
- Valeurs de position absolues
- Longueur de mesure jusqu’à 392m
- LED d'état
- Extrêmement robuste et compact
- Bande codée en acier inoxydable
- Montage aisé
- Principe de mesure sans contact
Avantages
- Disponibilité maximale de l'ascenseur - Pas de prise de référence en cas de coupure de courant
- 100% sans glissement grâce à ma mesure de position absolue directement sur la cabine
- Convient à des espaces de montage restreints
- Longue durée de vie grâce à une conception robuste
- Montage plus simple
- Ne nécessite pas de composants supplémentaires (capteurs magnétiques, détecteur de référence)
- Bruit de glissement réduit
Contenu du kit K05SP
Boîtier lecteur absolu
Bande inox de codage de la position
Ressort de tension de la bande inox
Kit visserie
Crapauds

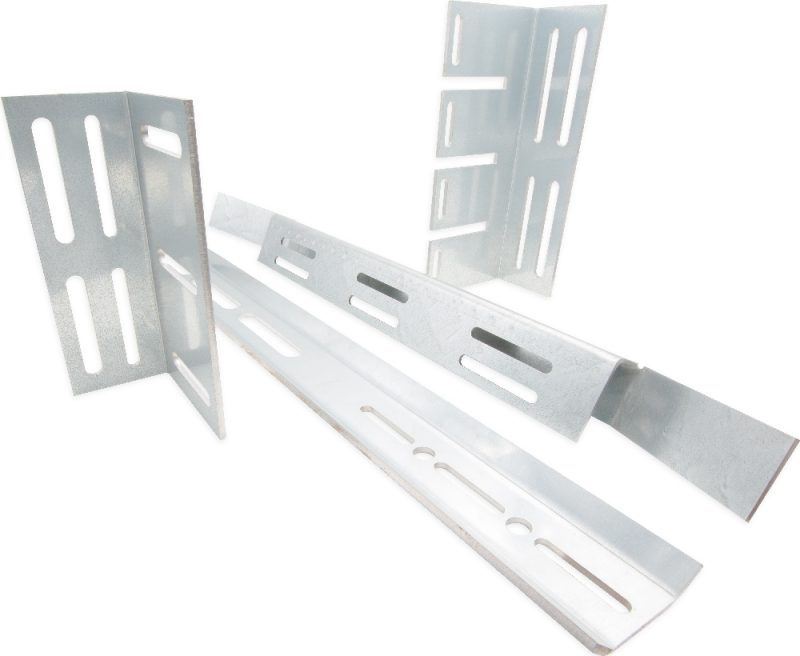

Pattes et Équerres de fixation
Caractéristiques mécaniques du capteur
Code
absolu, 16 bits
Plage de mesure max.
392 m
Vitesse
8 m/s
Résolution
1mm
Précision
± 1mm
Raccordement
câble 3m, extrémités du câble libres
autres longueurs jusqu'à max. 10m sur demande
Poids
550 g
Boîtier (matière)
Aluminium

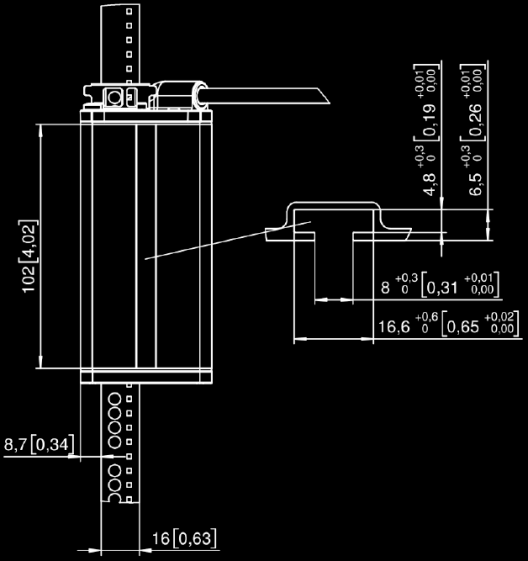

Dimensions
L x L x H
126 x 55 x 37 mm
Caractéristiques électriques du capteur
Tension d'alimentation
10 ... 30 V DC
Protégé contre les inversions
de polarité
oui
Consommation
max. 100 mA
Caractéristiques environnementales du capteur
Protection selon EN60529
IP54
Humidité
<90% (sans condensation)
Températures de travail
-10°C ... +70°C [+14°F ... +158°F]
Températures de stockage
-20°C ... +80°C [-4°F ... +176°F]
Pression atmosphérique
(altitude de fonctionnement)
800 ... 1013 hPA
(jusqu'à 2000 m)
Caractéristiques techniques bande codée
Matière
acier inoxydable V2A tendu par
ressort, bords biseautés
Dimensions
16 x 0.4 mm (0.63 x 0.016")
Longueur max.
392 m
Poids
50 g / m [1.76 oz/m]
Dilatation thermique
16 x 10-6 / K
entre 20°C ... 100°C
KIT LECTEUR ABSOLU K05SP
Pour plus d’informations, veuillez contacter notre service commercial
